Product Details
Lugar de origem: China
Marca: TC
Certificação: UL, RoSH, REACH, CE
Número do modelo: UTP-13-6-4P
Payment & Shipping Terms
Quantidade de ordem mínima: 50 caixas
Preço: Negotiable
Detalhes da embalagem: Embalagem em condições de navegar
Termos de pagamento: Western Union, T/T, L/C, MoneyGram
Tipo: |
Cat 6 U/UTP |
Cross Spline: |
PE |
Isolação: |
HDPE |
Material condutor: |
99,99% BC |
OD do condutor: |
24 AWG |
Fio de dreno: |
NÃO |
Rip Cord: |
Sim |
Padrões: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Tipo: |
Cat 6 U/UTP |
Cross Spline: |
PE |
Isolação: |
HDPE |
Material condutor: |
99,99% BC |
OD do condutor: |
24 AWG |
Fio de dreno: |
NÃO |
Rip Cord: |
Sim |
Padrões: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

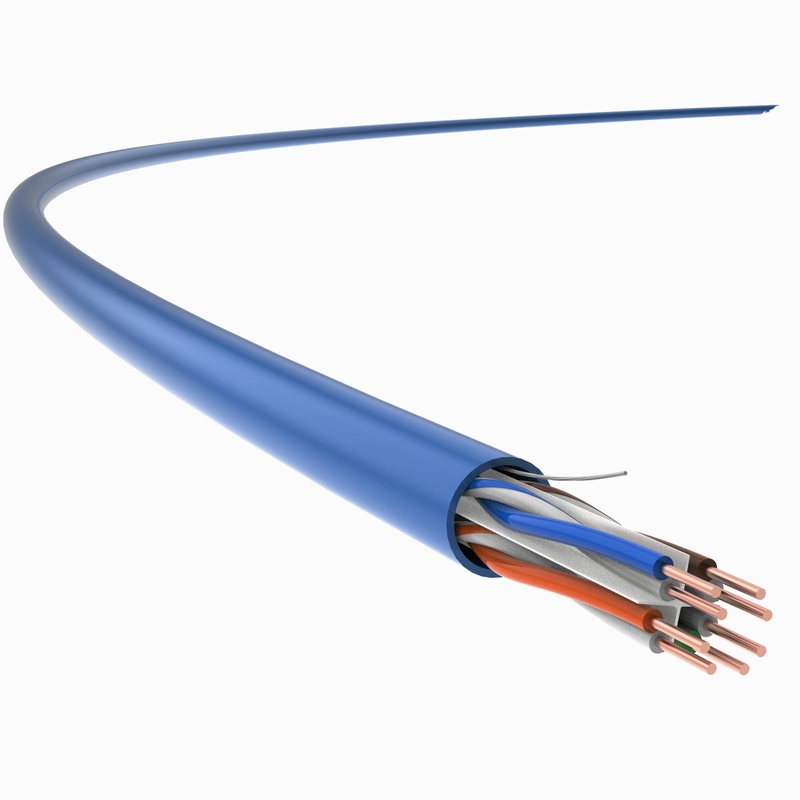

Cabo Cat 6, cabo de rede UTP Cat 6, cobre nu, 24AWG, 0,53 mm, revestimento de PVC, aplicação interna
Pode ser aplicado em cabeamento horizontal, como a parte de um sistema de cabeamento de telecomunicações que se estende desde a tomada de telecomunicações da área de trabalho até os patch panels na sala de distribuição, e em cabeamento residencial que se estende da tomada de telecomunicações do usuário até os patch panels.
A série UTP-13/23 da TC, o sistema de cabeamento não blindado Cat 6 interno investe emnovos condutores AWG24 com diâmetro menor.
características do produto
O cabo interno não blindado Cat 6, 24 AWG, 4 pares da TC adotao excelente spline tipo cruzado, otimizado para melhorar consideravelmente os indicadores técnicos, incluindo Atenuação e NEXT, que excedem os parâmetros especificados nos padrões GB/T 18015.5 (IEC 61156-5) e garantem transmissão de cabo estável e de alta velocidade.
Seu tamanho menor facilita a construção do campo.Ao mesmo tempo, atua nas exigências de alta transmissão em data center e cabeamento estruturado em novos prédios.
Padrões de Aplicação
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2
Detalhes técnicos
| Desempenho de Transmissão | Cat.6 | CT | |||||
| Frequência (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
| Atenuação IL (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| Atenuação de diafonia próxima (NEXT, dB) | 94,7 | 63.2 | 67.3 | 62,7 | 63,9 | 55,8 | 48.2 |
| NEXT Power e PS NEXT (dB) | 78 | 63.3 | 67,4 | 61.2 | 54.3 | 52,9 | 50,9 |
| Atenuação de diafonia distante de nível igual (ACR-F, dB) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 70,5 | 60,9 |
| Potência ACR-F e PS ACR-F (dB) | 72,8 | 62,8 | 72,4 | 70,9 | 69,7 | 65,3 | 60,3 |
| Perda de Retorno (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 27,8 | 25.3 |
Notas: Os valores refletidos na tabela acima são normalmente medidos de acordo com a IEC 61156-9.
| Propriedades elétricas | |
| Resistência CC (20 ℃ ) |
95Ω/km
|
| Capacidade da Terra | ≦ 5,6 nF/100m (@1kHz) |
| Impedância característica de 100MHz |
100Ω±15Ω
|
| Perda de Conversão Transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Distorção de atraso | 25ns/100m |
| NVP |
65%
|
| Power Over Ethernet (POE) | Power over Ethernet aprimorado sob IEEE 802.3at |
| Propriedades mecânicas | |
| Raio mínimo de curvatura (dinâmico) |
24mm
|
| Raio mínimo de curvatura (estático) |
48mm
|
| Tensão Máxima de Instalação |
100N
|
| Capacidade anti-extrusão | 1000N/10cm |
| Capacidade Anti-Choque | ≥ 10 vezes |
| Faixa de temperatura de instalação | -0℃ ~+40℃ |
| Faixa de temperatura de trabalho | -20℃ ~+75℃ |
| Inflamabilidade (PVC) | |
| Resistência a Chamas de PVC | GB/T 18380.12 (IEC 60332-1-2) |
| Classificação de Incêndio CM | UL 1581 |
