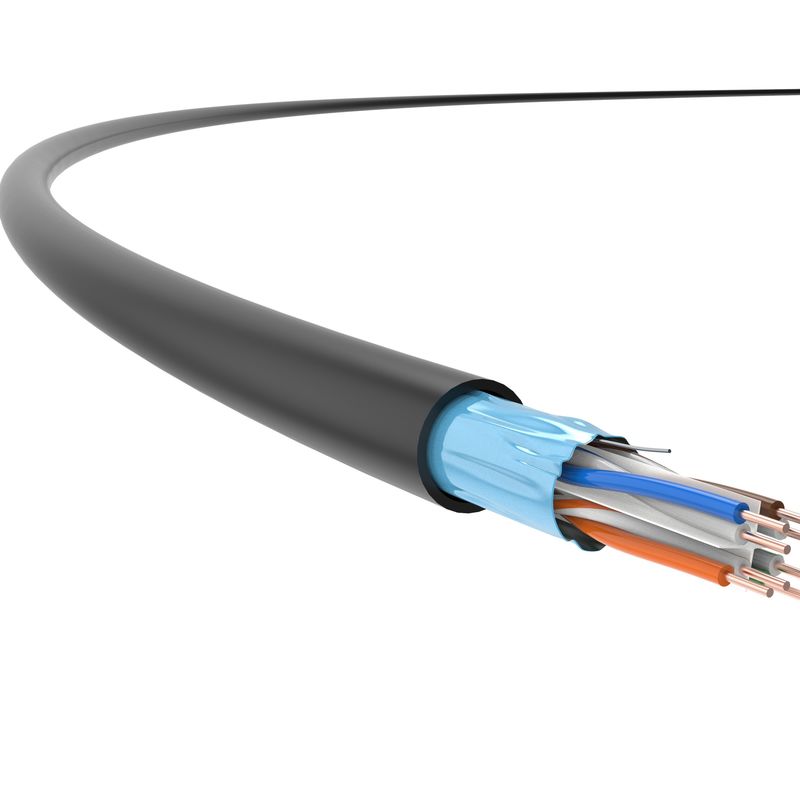

Revestimento desencapado tático do cobre TPU de Oudoor 23AWG do cabo do cabo Cat6A da rede
Cable Cat 6A, CAT 6A Network Cable, CAT6A Ethernet Cable, Tactical CAT6A Cable Application
Pode ser aplicado em ambientes de campo agressivos ou ambientes industriais interiores onde o desempenho do cabo, como abrasão, corrosão, resistência ao óleo / clima / ozono, força de tração,temperatura elevada e baixaDeve ser bom.
A série FTP-51 da TC, cabos táticos blindados Cat 6A para interior/exterior temFrequência de ensaio até 600 MHz, superior a outros cabos Cat 6A com padrão industrial de 500 MHz.
Enquanto isso, apoiaAplicações 10G Base-T e Power Over Ethernet (POE/POE+).
Características do produto
A TC adota um cabo tático blindado de 4 pares, cat 6A, 23 AWG.Espelho de tipo cruzado e de folha de alumínio global, otimizados para melhorar significativamente os indicadores técnicos, incluindo Attenuation, NEXT e ANEXT.
É único.Camisa de poliéstergarante uma transmissão de dados altamente eficiente, mesmo quando exposto ao campo, ao ambiente industrial e a outros ambientes adversos.
O seu desempenho excede todos os parâmetros especificados nas normas GB/T 18015.5 (IEC 61156-5).E o cabo é especialmente útil em alguns ambientes eletromagnéticos duros onde a transmissão de cabo de alta velocidade e estável é necessária.
Ao mesmo tempo, atua sobre os requisitos de cablagem estruturada estruturada em edifícios novos.
Normas de aplicação
A norma ISO/IEC 11801 deve ser aplicada em todos os Estados-Membros.2
Detalhes técnicos
| Performance da transmissão |
Categoria 6A |
TC |
| Frequência (MHz) |
4 |
31.25 |
62.5 |
100 |
300 |
500 |
600 |
| IL Atenuação (dB/100M) |
3.5 |
10.1 |
14.4 |
18.2 |
28 |
35.4 |
41.4 |
| Atenuamento da transmissão transversal próxima do fim (NEXT, dB) |
100.1 |
88.7 |
83 |
80.1 |
70.4 |
59.6 |
58.6 |
| Next Potência e PS NEXT (dB) |
90.4 |
87.1 |
80.4 |
78.6 |
68.9 |
57.8 |
56.2 |
| Atenuamento da transmissão transversal de nível igual (ACR-F, dB) |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| ACR-F Potência e PS ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Perda de retorno (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Observações: Os valores refletidos no quadro acima são normalmente medidos em conformidade com a norma IEC 61156-9.
| Especificações físicas |
| Tamanho do condutor (valor nominal) |
4 × 2 × 0,57 (AWG23)
|
Diâmetro externo do cabo (nominal)
valor) |
8.0 mm
|
Peso (305m, com embalagem,
valor nominal) |
21 kg
|
| Propriedades elétricas |
| Resistência de CC (20°C) |
930,8Ω/km
|
| Capacidade da Terra |
️ 5,6 nF/100m (@ 1kHz) |
| Impedância característica de 100 MHz |
100Ω±15Ω
|
| Perda de conversão transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Retardo de inclinação |
25 ns/100 m |
| NVP |
69%
|
| Potência sobre Ethernet (POE) |
Potência aumentada através da Ethernet sob o IEEE 802.3at |
| Propriedades mecânicas |
| Radius mínimo de curvatura (dinâmico) |
32 mm
|
| Radius mínimo de curvatura (estático) |
|
| Tensão máxima da instalação |
150 N
|
| Capacidade antiextrusão |
1000N/10cm |
| Capacidade antichoque |
≥ 10 vezes |
| Intervalo de temperatura de instalação |
-0°C ~ +40°C |
| Intervalo de temperatura de funcionamento |
-20°C ~ +75°C |
| Inflamabilidade (TPU) |
| Resistência ao fogo do TPU |
GB/T 18380.12 (CEI 60332-1-2)
|
