Destacar:
Cabo maioria interno da rede de LSZH
, Cabo da rede do volume 22AWG
, Cabo interno da rede de LSZH cat5e

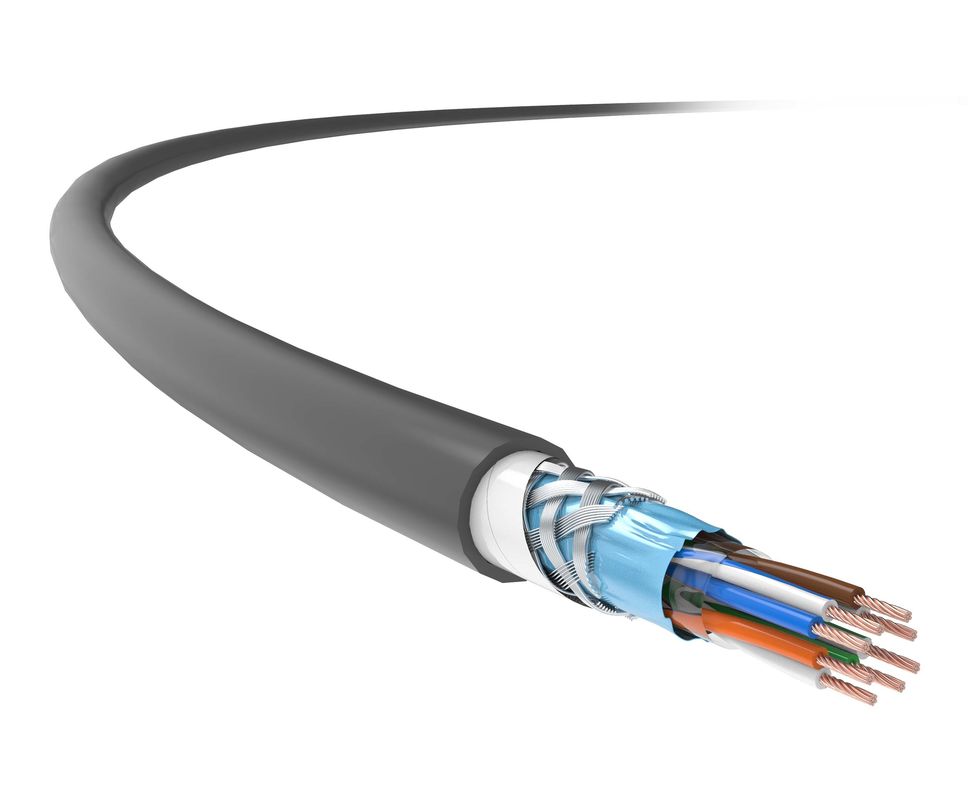

A cruz de cobre desencapada do cabo SFTP CAT5E 22AWG da rede ligou o revestimento de LSZH
Cable blando Cat 5E, SFTP Cat 5E, Cat 5E Network Cable, 22 AWG Aplicação
Cable de halogênio zero de baixo fumo e de ligação transversalExcelente resistência à chama, juntamente com as vantagens dealta capacidade de sobrecarga, grande ampacidade e resistência ao isolamento, concebido para ser utilizado em edifícios altos, hotéis, centros comerciais, estádios desportivos, centros de transportes, locais de entretenimento e outros locais lotados em que a exposição ao fogo só possa produzirAlto retardador de chama, baixo fumo, zero halogênio, gases não tóxicos e não corrosivos.
Isto é especialmente adequado paraSistema PIS de bordo de trânsito ferroviárioque deve ser dada a primeira prioridade no que diz respeito à utilização de cabos interligados de acordo com as normas relativas nacionais.
O cabo de TC, com ligação transversal, baixo fumo, halogénio zero, retardador de chamas, blindado, está em plena conformidade com as normas nacionais relevantes.
Características do produto
TC's Cat 5e, 22 AWG, duplo blindagem, ligação cruzada, LSZH, retardador de chama, interior, cabos de 4 paresem tecnologia de torção por pares e grupos, adotade espessura transversal, trança de malha de cobre com uma densidade superior a 80%, bem comoblindagem de alumínio em geral;enquanto o cabo de 2 pares investe emtecnologia star-quad, comde espessura superior a 85%, de malha de cobre.
O revestimento especial retardante de chamas LSZH tem as vantagens de:Capacidade de sobrecarga elevada, grande ampaticidade e resistência ao isolamento, longa vida útil, protecção e segurança do ambiente, o que garante que, quando exposto ao fogo, só possa produzir LSZH, gases não tóxicos e não corrosivos.
Enquanto isso, o cabo suportaPower Over Ethernet (POE/POE+).
Normas de aplicação
A norma ISO/IEC 11801 deve ser aplicada em todos os Estados-Membros.2
Detalhes técnicos
| Performance da transmissão |
Categoria 5E |
TC |
| Frequência (MHz) |
4 |
10 |
20 |
31.25 |
62.5 |
100 |
150 |
| IL Atenuação (dB/100M) |
3.9 |
5.8 |
8.1 |
10.1 |
15.4 |
20 |
21.5 |
| Atenuamento da transmissão transversal próxima do fim (NEXT, dB) |
82.1 |
85 |
65 |
60 |
60 |
50 |
48 |
| Next Potência e PS NEXT (dB) |
80.3 |
82.4 |
62.9 |
58.3 |
57.9 |
49.3 |
46 |
| Atenuamento da transmissão transversal de nível igual (ACR-F, dB) |
81.6 |
80.9 |
75.6 |
65.6 |
63.7 |
59 |
55.8 |
| ACR-F Potência e PS ACR-F (dB) |
79.8 |
78.1 |
72.6 |
66.7 |
58 |
53.6 |
50.9 |
| Perda de retorno (RL, dB) |
31.2 |
32.9 |
38.8 |
33.7 |
23.8 |
26.2 |
24.9 |
Observações: Os valores refletidos no quadro acima são normalmente medidos em conformidade com a norma IEC 61156-9.
| Especificações físicas |
| Tamanho do condutor (valor nominal) |
4 × 2 × (19 × 0,16 mm) (AWG22)
|
Diâmetro externo do cabo (nominal)
valor) |
|
Peso (305m, com embalagem,
valor nominal) |
22 kg
|
| Propriedades elétricas |
| Resistência de CC (20°C) |
145Ω/km
|
| Capacidade da Terra |
️ 5,6 nF/100m (@ 1kHz) |
| Impedância característica de 100 MHz |
100Ω±15Ω
|
| Perda de conversão transversal (TCL) |
≥ 55dB ((30-100MHz)
|
| Retardo de inclinação |
45 ns/100 m |
| NVP |
65%
|
| Potência sobre Ethernet (POE) |
Potência aumentada através da Ethernet sob o IEEE 802.3at |
| Propriedades mecânicas |
| Radius mínimo de curvatura (dinâmico) |
28 mm
|
| Radius mínimo de curvatura (estático) |
|
| Tensão máxima da instalação |
100 N
|
| Capacidade antiextrusão |
1000N/10cm |
| Capacidade antichoque |
≥ 10 vezes |
| Intervalo de temperatura de instalação |
-0°C ~ +40°C |
| Intervalo de temperatura de funcionamento |
-40°C ~ +80°C |
| Inflamabilidade (LSZH) |
| Resistência à chama (de fio único) |
GB/T 18380.12 (CEI 60332-1-2) |
|
Resistência à chama (de fios agrupados)
|
GB/T 18380.35 (CEI 60332-3-24)
|
| Densidade de fumaça |
GB/T 17651 (IEC 61034-1/-2) |
| Gás halógeno perigoso |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
