Product Details
Lugar de origem: China
Marca: TC
Certificação: UL, RoSH, REACH, CE
Número do modelo: UTP-11-6-4PA
Payment & Shipping Terms
Quantidade de ordem mínima: 50 caixas
Preço: Negotiable
Detalhes da embalagem: Embalagem em condições de navegar
Termos de pagamento: Western Union, T/T, L/C, MoneyGram
Modelo: |
Cat 6 U/UTP |
Jaqueta: |
PVC |
Isolamento: |
PEAD |
Material condutor: |
99,99% BC |
Condutor OD: |
Calibre de diâmetro de fios 23 |
fio do dreno: |
Não |
Cabo do rasgo: |
Sim |
Padrões: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Modelo: |
Cat 6 U/UTP |
Jaqueta: |
PVC |
Isolamento: |
PEAD |
Material condutor: |
99,99% BC |
Condutor OD: |
Calibre de diâmetro de fios 23 |
fio do dreno: |
Não |
Cabo do rasgo: |
Sim |
Padrões: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Cabo Cat 6, cabo Cat 6 interno, cabo de rede Cat 6, cabo Ethernet Cat 6, cabo UTP Cat 6 Aplicação
Pode ser aplicado em cabeamento horizontal, como a parte de um sistema de cabeamento de telecomunicações que se estende desde a tomada de telecomunicações da área de trabalho até os patch panels na sala de distribuição, e em cabeamento residencial que se estende da tomada de telecomunicações do usuário até os patch panels.
características do produto

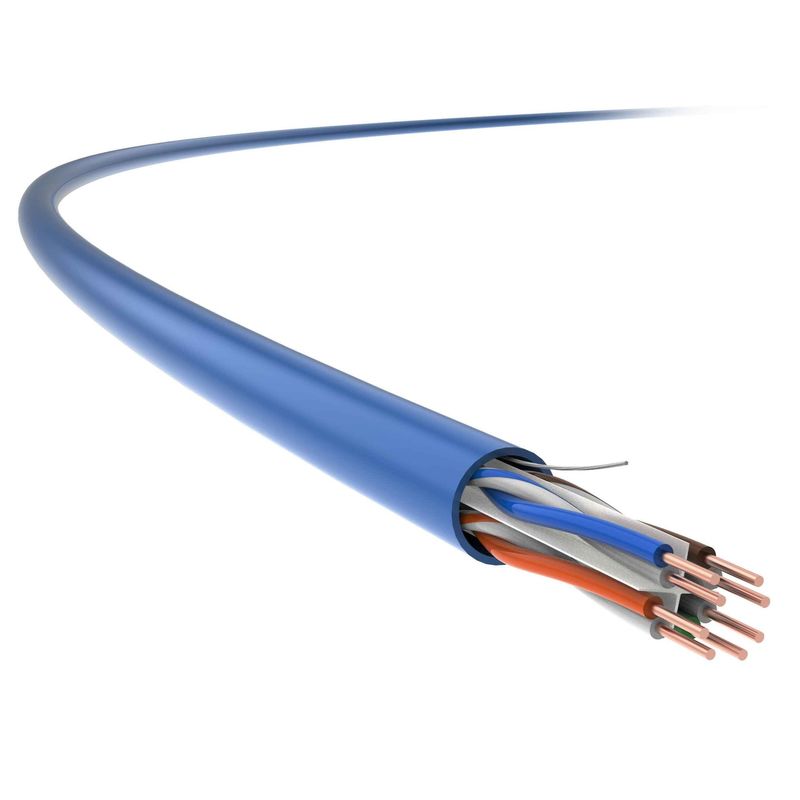

O cabo interno não blindado Cat 6, 23 AWG da TC adotao excelente spline tipo cruzado, otimizado para melhorar consideravelmente os indicadores técnicos, incluindo Atenuação e NEXT, que excedem os parâmetros especificados nos padrões GB/T 18015.5 (IEC 61156-5) e garantem transmissão de cabo estável e de alta velocidade.
Ao mesmo tempo, atua nas exigências de alta transmissão em data center e cabeamento estruturado em novos prédios.
Padrões de Aplicação
TIA/EIA568-C.2
Detalhes técnicos
| Desempenho de Transmissão | Cat.6 | CT | |||||
| Frequência (MHz) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
| Atenuação IL (dB/100M) | 3.2 | 10.5 | 14.7 | 20,5 | 28,5 | 32.9 | 41 |
| Atenuação de diafonia próxima (NEXT, dB) | 86,7 | 70 | 67.3 | 67,7 | 55,9 | 59,8 | 55.2 |
| NEXT Power e PS NEXT (dB) | 78 | 63.3 | 57,4 | 61.2 | 54.3 | 51,9 | 46,9 |
| Atenuação de diafonia distante de nível igual (ACR-F, dB) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 62,9 | 60 |
| Potência ACR-F e PS ACR-F (dB) | 72,8 | 62,8 | 72,4 | 70,9 | 69,7 | 62.3 | 58,9 |
| Perda de Retorno (RL, dB) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 26.3 | 22,5 |
Notas: Os valores refletidos na tabela acima são normalmente medidos de acordo com a IEC 61156-9.
| Especificações físicas | |
| Tamanho do condutor (valor nominal) |
4×2×0,55 (AWG23)
|
| Diâmetro externo do cabo (nominal valor) |
6,0 mm
|
| Peso (305m, com pacote, valor nominal) |
13kg
|
| Propriedades elétricas | |
| Resistência CC (20 ℃ ) |
93,8Ω/km
|
| Capacidade da Terra | ≦ 5,6 nF/100m (@1kHz) |
| Impedância característica de 100MHz |
100Ω±15Ω
|
| Perda de Conversão Transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Propriedades mecânicas | |
| Raio mínimo de curvatura (dinâmico) |
24mm
|
| Raio mínimo de curvatura (estático) |
48mm
|
| Tensão Máxima de Instalação |
100N
|
| Capacidade anti-extrusão | 1000N/10cm |
| Inflamabilidade (PVC) | |
| Resistência a Chamas de PVC | GB/T 18380.12 (IEC 60332-1-2) |
| Classificação de Incêndio CM | UL 1581 |
