Destacar:
23AWG cabo da rede do gato 6A
, Cabo da rede do gato 6A do HDPE do ftp
, 23AWG cabo ethernet do gato 6A

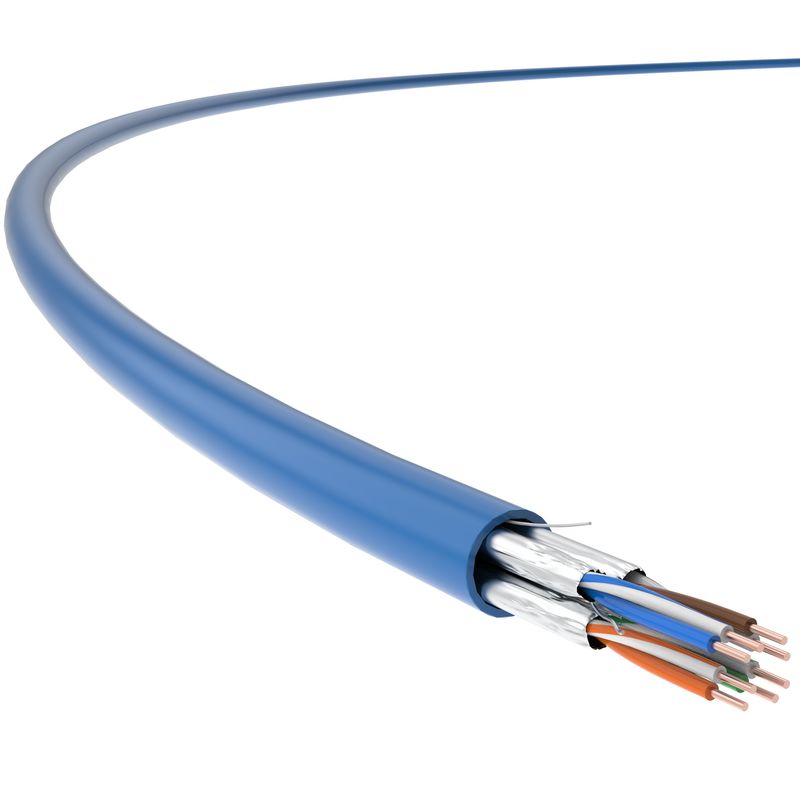

Cabo do gato 6A do ftp, cabo da rede do gato 6A, 23AWG porque, revestimento de PVC
Cable Cat 6A, Cat 6A Network Cable, Cat 6A Ethernet Cable, FTP Cat 6A Cable Application
Pode ser aplicado em cablagens horizontais, como parte de um sistema de cablagem de telecomunicações que se estende da tomada de telecomunicações da área de trabalho para os painéis de parches na sala de distribuição,e em cabos residenciais que se estendem da tomada de telecomunicações do utilizador até aos painéis de correcção.
A série U/FTP-11 da TC, sistema de cablagem blindada de interior Cat 6A, temFrequência de ensaio até 600 MHz, superior a outros cabos da categoria 6A compadrão industrial de 500 MHz, especialmente útil para conectar servidores, switches, painéis de correção e outros dispositivos no data center, bem como sistema de cablagem estruturado de alta largura de banda.
Enquanto isso, apoiaPower Over Ethernet (POE/POE+).
Características do produto
O cat 6, 23 AWG da TC, U/FTP cabos de interior blindados adota o excelenteblindagem de alumínio para cada par, otimizados para melhorar significativamente os indicadores técnicos, incluindo Attenuation, NEXT e ANEXT, que excedem os parâmetros especificados nas normas GB/T 18015.5 (IEC 61156-5).
É especialmente útilem alguns ambientes eletromagnéticos adversosQuando for necessária uma transmissão por cabo de alta velocidade e estável.
Ao mesmo tempo, atua sobre os requisitos de alta transmissão no centro de dados e cablagem estruturada estruturada em novos edifícios.
Normas de aplicação
A norma ISO/IEC 11801 deve ser aplicada em todos os Estados-Membros.2
Detalhes técnicos
| Performance da transmissão |
Categoria 6A |
TC |
| Frequência (MHz) |
4 |
100 |
250 |
300 |
450 |
500 |
600 |
| IL Atenuação (dB/100M) |
3.5 |
3.8 |
8.4 |
11.2 |
17.8 |
19.4 |
23.1 |
| Atenuamento da transmissão transversal próxima do fim (NEXT, dB) |
101.1 |
104.7 |
105.3 |
103.2 |
110.4 |
95.6 |
96.6 |
| Next Potência e PS NEXT (dB) |
98.2 |
99.3 |
100.3 |
99.1 |
102.8 |
93.2 |
92.6 |
| Atenuamento da transmissão transversal de nível igual (ACR-F, dB) |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| ACR-F Potência e PS ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Perda de retorno (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Observações: Os valores refletidos no quadro acima são normalmente medidos em conformidade com a norma IEC 61156-9.
| Especificações físicas |
| Tamanho do condutor (valor nominal) |
4 × 2 × 0,57 (AWG23)
|
Diâmetro externo do cabo (nominal)
valor) |
7.5 mm
|
Peso (305m, com embalagem,
valor nominal) |
21 kg
|
| Propriedades elétricas |
| Resistência de CC (20°C) |
930,8Ω/km
|
| Capacidade da Terra |
️ 5,6 nF/100m (@ 1kHz) |
| Impedância característica de 100 MHz |
100Ω±15Ω
|
| Perda de conversão transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Retardo de inclinação |
25 ns/100 m |
| NVP |
69%
|
| Potência sobre Ethernet (POE) |
Potência aumentada através da Ethernet sob o IEEE 802.3at |
| Propriedades mecânicas |
| Radius mínimo de curvatura (dinâmico) |
30 mm
|
| Radius mínimo de curvatura (estático) |
|
| Tensão máxima da instalação |
100 N |
| Capacidade antiextrusão |
1000N/10cm |
| Capacidade antichoque |
≥ 10 vezes |
| Intervalo de temperatura de instalação |
-0°C ~ +40°C |
| Intervalo de temperatura de funcionamento |
-20°C ~ +75°C |
| Inflamabilidade (PVC) |
| Resistência ao fogo do PVC |
GB/T 18380.12 (CEI 60332-1-2)
|
| Classificação de fogo CM |
UL 1581/ UL 1666
|
| Inflamabilidade (LSZH) |
| Resistência à chama (de fio único) |
GB/T 18380.12 (CEI 60332-1-2) |
| Resistência à chama (de fios agrupados) |
GB/T 18380.35 (CEI 60332-3-24) |
| Densidade de fumaça |
GB/T 17651 (IEC 61034-1/-2) |
| Gás halógeno perigoso |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
