Destacar:
Cabo da rede do volume CAT7
, Cabo da rede do volume de SFTP
, Cabo de remendo de SFTP CAT7 rj45

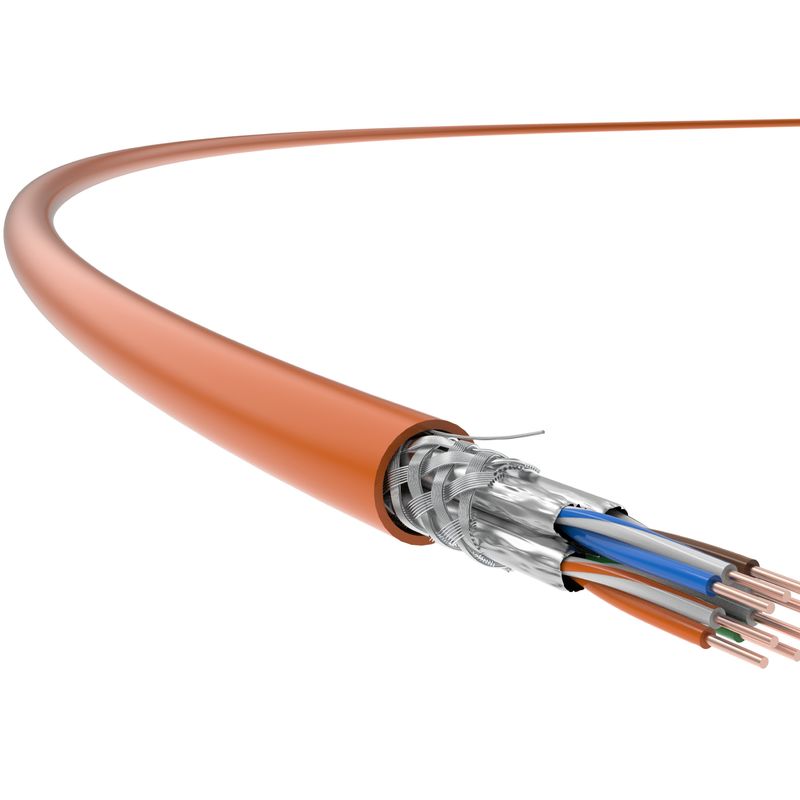

Sólido maioria do cabo ethernet CAT7 SFTP 23AWG porque revestimento de PVC LAN Cable
Cabos de rede de categoria 7, cabos de Ethernet de categoria 7, cabos SFTP de categoria 7, aplicações de cabos SFTP de categoria
Categoria 7, o cabo de rede com duplo blindagem (S/FTP) com4 pares, suporta 600MHz de largura de banda e 10G Base-T a 100 m, especialmente útil para conectar servidores, switches, painéis de correção e outros dispositivos no data center, bem como sistema de cablagem estruturado de alta largura de banda.
Em comparação com a categoria 6, o cabo blindado da categoria 7 temmaior largura de banda devido ao projeto do escudo S/FPO sistema tem um desempenho NEXT e ANEXT mais elevado do que o comum Cat6a não blindado.Power Over Ethernet (POE/POE+).
Características do produto
Cat 7, cabo blindado de 8 núcleos, utilizaçõesblindagem de pares e estrutura global de blindagem, comum escudo separado de folha de alumínio para cada par e um escudo de malha de cobre enlatado em lata.
Isso otimiza o desempenho do Near End Crosstalk / Far End Crosstalk (NEXT / FEXT) e Alien Near End Crosstalk (ANEXT), resultando assim em uma frequência máxima de transmissão de 600 MHz.
O cabo interno blindado Cat 7 da TC é adequado e excede os padrões internacionais.
ProporcionaTransmissão altamente confidencialEm aplicações de redes de alta velocidade, ajuda a unificar a plataforma de cablagem das aplicações de rede atuais, suporta também novas aplicações futuras, bem como aplicações POE/POE,para que todos os tipos de informações de e-mail para vídeo multimídia podem ser transmitidos no mesmo conjunto de sistema de alta velocidade.
Normas de aplicação
A norma ISO/IEC 11801 deve ser aplicada em todos os Estados-Membros.2
Detalhes técnicos
| Performance da transmissão |
Categoria 6A |
Gato.7 |
TC |
| Frequência (MHz) |
4 |
10 |
100 |
250 |
500 |
600 |
800 |
| IL Atenuação (dB/100M) |
3.6 |
5.6 |
17.9 |
28 |
41 |
46 |
52 |
| Atenuamento da transmissão transversal próxima do fim (NEXT, dB) |
100 |
100 |
100 |
100 |
92 |
90 |
84 |
| Next Potência e PS NEXT (dB) |
97 |
97 |
97 |
97 |
89 |
87 |
81 |
| Atenuamento da transmissão transversal de nível igual (ACR-F, dB) |
98 |
98 |
78 |
69 |
56 |
45 |
39 |
| ACR-F Potência e PS ACR-F (dB) |
95 |
95 |
75 |
66 |
53 |
42 |
36 |
| Perda de retorno (RL, dB) |
30 |
33 |
33 |
28 |
26 |
25 |
23 |
Observações: Os valores refletidos no quadro acima são normalmente medidos em conformidade com a norma IEC 61156-9.
| Especificações físicas |
| Tamanho do condutor (valor nominal) |
4 × 2 × 0,57 (AWG23)
|
Diâmetro externo do cabo (nominal)
valor) |
7.5 mm
|
Peso (305m, com embalagem,
valor nominal) |
21 kg
|
| Propriedades elétricas |
| Resistência de CC (20°C) |
930,8Ω/km
|
| Capacidade da Terra |
️ 5,6 nF/100m (@ 1kHz) |
| Impedância característica de 100 MHz |
100Ω±25Ω
|
| Perda de conversão transversal (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Retardo de inclinação |
25 ns/100 m |
| NVP |
74%
|
| Potência sobre Ethernet (POE) |
Potência aumentada através da Ethernet sob o IEEE 802.3at |
| Propriedades mecânicas |
| Radius mínimo de curvatura (dinâmico) |
30 mm
|
| Radius mínimo de curvatura (estático) |
|
| Tensão máxima da instalação |
100 N |
| Capacidade antiextrusão |
1000N/10cm |
| Capacidade antichoque |
≥ 10 vezes |
| Intervalo de temperatura de instalação |
-0°C ~ +40°C |
| Intervalo de temperatura de funcionamento |
-20°C ~ +75°C |
| Inflamabilidade (PVC) |
| Resistência ao fogo do PVC |
GB/T 18380.12 (CEI 60332-1-2)
|
| Classificação de fogo CM |
UL 1581/ UL 1666
|
| Inflamabilidade (LSZH) |
| Resistência à chama (de fio único) |
GB/T 18380.12 (CEI 60332-1-2) |
| Resistência à chama (de fios agrupados) |
GB/T 18380.35 (CEI 60332-3-24) |
| Densidade de fumaça |
GB/T 17651 (IEC 61034-1/-2) |
| Gás halógeno perigoso |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
