Destacar:
Indução eletromagnética RJ45 Keystone Jack
, rastreamento de alta velocidade RJ45 Keystone Jack
Indução eletromagnética RJ45 Keystone Jack High-Speed Tracing Series
Série de rastreamento de alta velocidade por indução eletromagnética
Aplicação do produto
Com o desenvolvimento contínuo das tecnologias de comunicação e do 5G nos últimos anos, oA procura de redes de alta qualidade tem vindo a aumentar no nosso país.
Consequentemente, a carga de trabalho de manutenção das estações base da rede correspondentesA utilização de sistemas de gestão de dados e de centros de dados tornou-se cada vez mais onerosa.A procura de cabos de arranque requer frequentemente umaO modo de áudio de pulso tradicional utilizado em linhaOs detectores exigem desconexão da rede, têm baixa sensibilidade e são ineficientes.
Assim, surgiu a solução de localização de linhas de alta velocidade da Tiancheng.Utiliza indução eletromagnética e rastreamento de linhas fotoelétricas, proporcionando umaO método simples e eficiente que pode melhorar a eficiência de localização de cabos em mais de- 80 por cento.
É adequado para centros de dados tradicionais, projetos de cablagem estruturada e outrosaplicações.
Características do produto
- Método inovador de rastreamento de fios
Usando princípios de indução eletromagnética, bobinas sem fio e LEDs são instaladosO rastreador de fios carrega as bobinas de indução paraIluminar os LEDs em ambas as extremidades do fio de ligação.
A bobina de transmissão geraum campo magnético com uma certa frequência de corrente alternada.
A recepçãoO extremo gera uma certa quantidade de corrente na bobina através de electromagnéticoindução, transferência de energia da extremidade transmissora para a extremidade receptora eacender o LED na extremidade receptora.

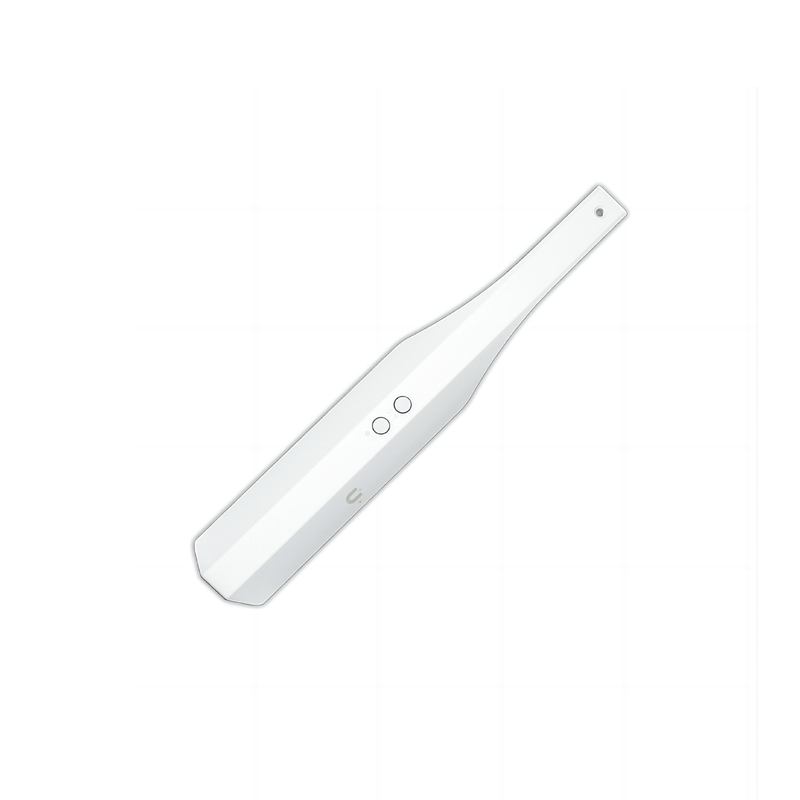

- Modo de localização de fios sem mãos
O rastreador de fios é equipado com um ímã incorporado, permitindo que ele seja ligado aArmários de metal.
O rastreamento de fios é realizado utilizando uma bobina externa, que pode serFixa-se de forma segura no fio de arranque utilizando uma estrutura de fenda de cartão.
Esta função de mãos livresPermite aos técnicos moverem-se livremente para locais distantes para rastrear os cabos de salto alvo.
- Apoio ao rastreamento convencional de fios de cobre
Ao ligar uma extremidade a um dispositivo de transmissão de áudio (como o Fluke ou outroequipamento de teste), o rastreador de fios pode usar sua função de detecção de áudio para detectarOs sinais de áudio na outra extremidade do cabo e localizar o fio correspondente.
- Característica de iluminação
O rastreador de fios incorpora iluminação LED.
Normas de aplicação
GB/T 18233 (ISO/CEI 11801); GB 50311; TIA/EIA568.2-D, etc.
| Rastreamento de cabos de salto de cobre de alta velocidade |
| Número de inserções e retiradas |
≥ 750 vezes |
| Resistência ao isolamento |
DC 1000V, sem falha durante 1 minuto |
| Resistência ao isolamento |
≥ 500MΩ (+20°C, DC 100V) |
| Rastreamento de cabos de salto de fibra óptica de alta velocidade |
| Perda de inserção |
≤ 0,3 dB |
| Intercambiáveis |
≤ 0,2 dB |
| Radius mínimo de curvatura |
Dinâmico: 20 vezes o diâmetro do cabo óptico estático: 10 vezes o diâmetro do cabo óptico |
Localizador de cabos de alta velocidade e cabos de salto dedicados
Cable de áudio suportadoMétodo de rastreamento
Rastreamento de cabos de bobina externacom localizador de cabos
Liberta as tuas mãos, solteiro.rastreamento de cabos de pessoa
