Detalhes do produto
Lugar de origem: China
Marca: TC
Número do modelo: A partir de 1 de janeiro de 2014:
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Detalhes da embalagem: Cartão
Materiais: |
Placas de aço laminadas a frio, níquel |
Dimensões: |
19 polegadas, 1U |
Compatibilidade: |
Projetado com uma estrutura Keystone padrão para módulos |
Materiais: |
Placas de aço laminadas a frio, níquel |
Dimensões: |
19 polegadas, 1U |
Compatibilidade: |
Projetado com uma estrutura Keystone padrão para módulos |

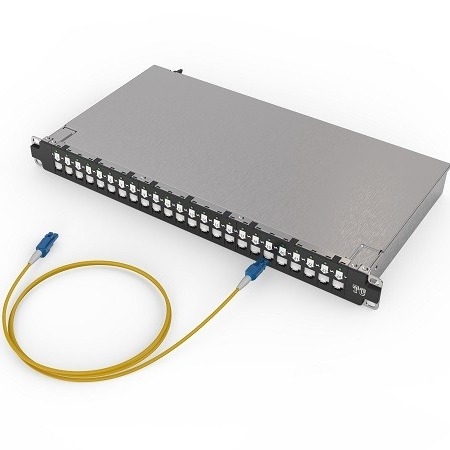

Fibra óptica Intelligent Patch Panel Fibra inteligente Panel
Aplicação do produto
É usado em sistemas inteligentes de cablagem de edifícios para centralizar e gerenciar a fiação em várias salas.fornecer conectividade para cabos horizontais e verticais (dados, voz, etc.).
Quando usado com um scanner de patch panel inteligente, pode monitorar conexões de porta em tempo real para gestão de infraestrutura inteligente AIM.Economiza espaço de rack e garante uma instalação eficiente, manutenção e gestão de sistemas de cablagem estruturados.
Características do produto
O painel de correção tradicional é integrado com um sistema de detecção eletrônica e um sistema de indicação LED.O scanner recebe instruções do software de gestão e fornece orientação visual ao pessoal de construção e manutenção através de luzes LED para manusear saltadores de portoÉ possível a detecção em tempo real das conexões do portão e do jumper, e as anomalias desencadeiam alarmes visuais através do sistema LED.Este painel de alta densidade 1U tem 24 portas e suporta vários modos (modo únicoA caixa inferior inclui uma bandeja de fusão de fibras para até 48 emendas de fibras.O design exclusivo da porta de poeira sensível ao toque permite a detecção de acoplamento único ou duploAlém disso, suporta a instalação de módulos de cobre RJ45 e permite o uso misto de ligações de fibra e cobre.
Normas de aplicação
GB/T 18233 (ISO/CEI 11801); GB 50311; TIA/EIA568-C.2 etc.
| Parâmetros do produto | Cordão de remendos de fibra óptica inteligente | ||
| Modo único | Comprimento do produto | L ≤ 3 m | L > 3 m |
| Método de polir | LC PC 0° | LC PC 0° | |
| Método de ensaio | Método B | Método B | |
| Perda de inserção IL (valor típico) | ≤ 0,10 dB | - Não. | |
| Perda de inserção IL (valor máximo) | ≤ 0,25 dB | ≤ 0,25 + 0,0004 × L dB | |
| RR (valor mínimo) | ≥ 45 dB | ≥ 45 dB | |
| Multimodo | Comprimento do produto | L ≤ 3 m | L > 3 m |
| Método de polir | LC PC 0° | LC PC 0° | |
| Método de ensaio | Método B | Método B | |
| Perda de inserção IL (valor típico) | ≤ 0,10 dB | - Não. | |
| Perda de inserção IL (valor máximo) | ≤ 0,25 dB | ≤ 0,25+0,0035 × L dB | |
| RR (valor mínimo) | ≥ 35 dB | ≥ 35 dB | |
