O cabo de fibra ótica blindado pesado, encalhou o cabo de fibra ótica fraco do tubo, aplicação exterior do cabo de fibra ótica
O cabo blindado, encalhado pesado de fibra ótica é usado principalmente para a conexão exterior da fibra assim como a conexão da canalização da espinha dorsal da construção e de ponte da relação.

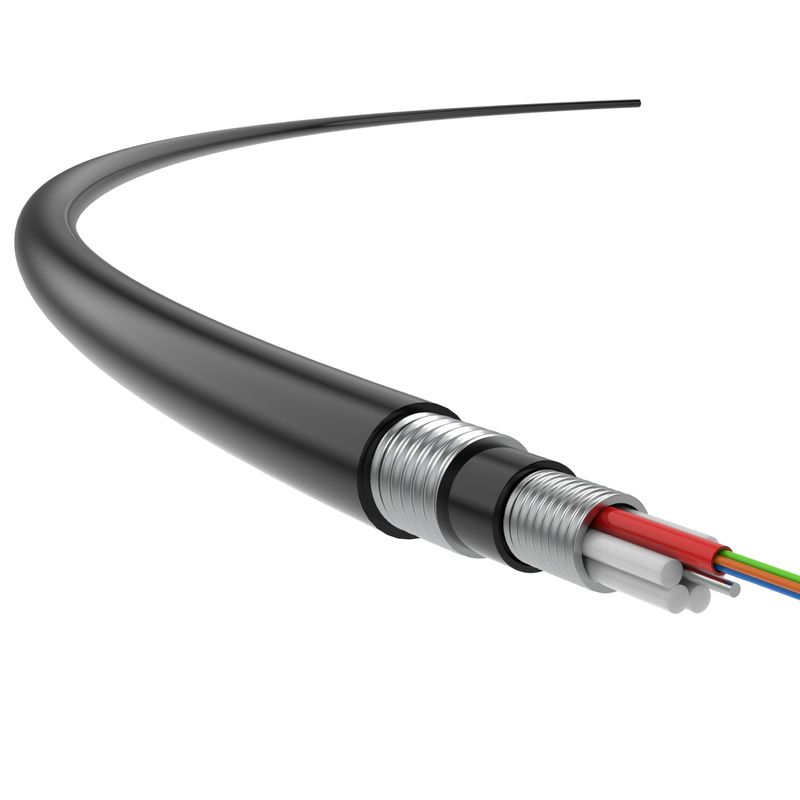

Dentro do cabo blindado pesado de fibra ótica, as fibras (singlemode ou multimodos) de 250µm são posicionadas nos tubos fracos feitos do material alto do poliéster do módulo, enchido com os compostos do à prova de água.
O cabo de fibra ótica é centrado por um membro de força do metal. Para alguns cabos de fibra ótica com núcleos múltiplos, uma camada do PE deve ser adicionada fora.
O tubo fraco (e os enchimentos) são encalhados em torno do membro de força em um interior compacto e circular do núcleo do cabo que seja enchido com os componentes do à prova de água.
A armadura do APL é aplicada longitudinalmente e um revestimento interno do polietileno (PE) é expulsado então. Sobre o revestimento interno, a armadura de PSP é aplicada igualmente longitudinalmente antes de um polietileno (PE) que o revestimento exterior é expulsado sobre ele.
Características do produto
Padrões da aplicação
YD/T 901-2018; GB/T 18380.12-2008; GB/T 17651; GB/T 17650,2
Código de cor (núcleo 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Azul | Laranja | Verde | Brown | Ardósia | Branco | Vermelho | Preto | Amarelo | Violeta | Rosa | Aqua |
Chama resistência |
Padrão da inflamabilidade para o único fio: | GB/T 18380,12- 2008 |
Padrão da inflamabilidade para fios ajuntados: | GB/T 18380,35- 2008 |
Revestimento: Casca fora 50mm-long do cabo, lugar o revestimento vazio horizontalmente e para queimar-se por 4-5 segundos, usando a lâmpada do álcool; depois que a fonte do fogo é levada embora, extingue menos de 2 segundos;
|
Detalhes técnicos
Propriedades óticas | ||||||
Tipo de ótico Fibra |
Atenuação | Injeção Largura de banda (OFL) |
Modal eficaz Largura de banda |
Relação de 10 ethernet Comprimento SX |
Raio de curvatura mínimo (milímetro) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
Valor típico (dB/km) | Máximo Avaliação (dB/km) | Megahertz·quilômetro | Megahertz·quilômetro | |||
Manutenção programada 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
Valor típico (dB/km) |
Máximo Avaliação (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Especificações da estrutura | ||||||||
Quantidade de núcleos | Núcleos do tubo fraco | Membro de força | Diâmetro exterior do tubo fraco | Espessura do tubo fraco | Correia de alumínio | Correia de aço | Espessura do revestimento (milímetros) | Revestimento exterior da fibra ótica (milímetros) |
2~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 0.8±0.1/≥1.5 | 11.0±0.3 |
48~60 | 12 | 1.40*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.2±0.3 | |
62~72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.6±0.3 | |
96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 13.7±0.3 | |
120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 15.0±0.3 | |
144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 16.4±0.3 |
Propriedades mecânicas | |||
Não. | Nome | Exigências | |
1 | Resistência à tração permitida, N | A curto prazo | 1500 |
Prazo | 600 | ||
2 | Resistência permitida do esmagamento, N/100mm | A curto prazo | 1000 |
Prazo | 300 | ||
3 | Raio de curvatura, milímetro | Estática | 10D |
Dinâmico | 20D |
