Product Details
Lugar de origem: China
Marca: TC
Número do modelo: OM4 multimodo
Payment & Shipping Terms
Comprimento de onda zero da dispersão: |
1295-1320 nanômetro |
Descontinuidade parcial: |
DB do ≤ 0,1 |
Heterogeneidade da atenuação: |
DB do ≤ 0,1 |
Diâmetro de núcleo: |
μm 50±2.5 |
Não-forma circular do núcleo: |
≤ 6.0% |
Diâmetro do revestimento: |
μm 125±1 |
Testes de tensão: |
≥9.0 N |
Parâmetro dinâmico da fadiga: |
≥ 25 |
Comprimento de onda zero da dispersão: |
1295-1320 nanômetro |
Descontinuidade parcial: |
DB do ≤ 0,1 |
Heterogeneidade da atenuação: |
DB do ≤ 0,1 |
Diâmetro de núcleo: |
μm 50±2.5 |
Não-forma circular do núcleo: |
≤ 6.0% |
Diâmetro do revestimento: |
μm 125±1 |
Testes de tensão: |
≥9.0 N |
Parâmetro dinâmico da fadiga: |
≥ 25 |
Aplicação do produto

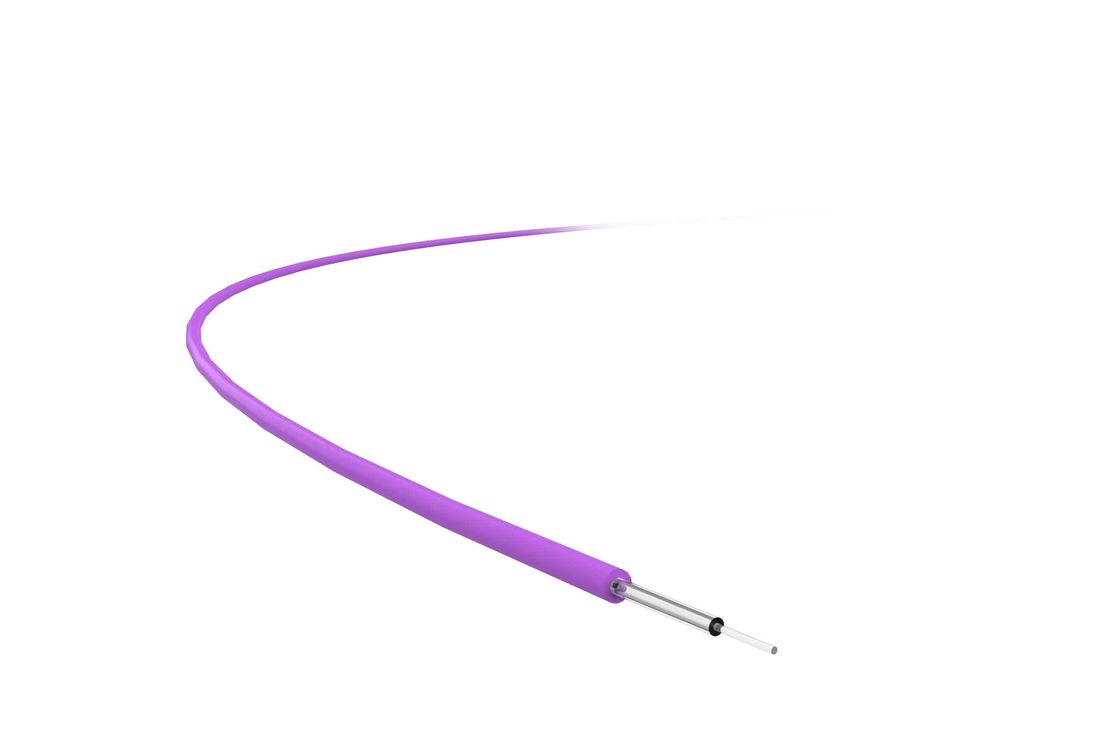

a fibra OM4 de 50/125μm é um tipo multimodo do classificar-índice que caracteriza um diâmetro de núcleo de 50μm e um diâmetro do revestimento de 125μm.
Comparado com a fibra OM3, é um laser Superfície-emitindo-se aperfeiçoado mais adicional da Vertical-cavidade (VCSEL) no comprimento de onda 850nn e apoia 10GBase-SR 550m, 40GBase-SR4 e 100GBase-SR10 150m.
A fibra OM4 é mais ideal para a transmissão 40G/100G, desde seus aumentos da distância de transmissão por 50% comparado a OM3. A fibra OM4 multimodo aplica-se para estruturas diferentes dos cabos de fibra ótica, tais como o cabo da fibra da fita, o cabo fraco encalhado do tubo, o cabo entalhado da fibra do núcleo, o cabo de fibra ótica do central-tubo, o cabo de fibra ótica protegido apertado, etc., e é compatível com outras fibras com tecnologias de fabricação diferentes.
Características do produto
A fibra é ideal para os comprimentos de onda 850nn e 1300nm de funcionamento; aperfeiçoa o laser Superfície-emitindo-se da Vertical-cavidade (VCSEL) com baixo - atenuação e largura de banda alta; suas proteção de revestimento e propriedade de vidro apreciam o desempenho excelente.
Detalhes técnicos
| Propriedades óticas | Circunstâncias | Valor | Unidade |
| Atenuação | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Largura de banda da injeção | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Abertura numérica (NA) |
0,200 ±0.015
|
||
| Grupo R.I. | 850nm |
1,482
|
|
| 1300nm |
1,477
|
||
| Comprimento de onda zero da dispersão |
1295-1320nm
|
||
| Inclinação zero da dispersão |
1295nm -1300nm
|
≤0.001 | picosegundo (nanômetro·quilômetro) |
|
1300nm-1320nm
|
≤0.11 | picosegundo (nanômetro·quilômetro) | |
| Perda de Macrobend, 100 círculos, raio de 37.5mm | 850nm | ≤0.50 | DB |
| 1300nm | ≤0.50 | DB | |
| Dispersão traseira (1300nm) | Circunstâncias | Valor | Unidade |
| Descontinuidade parcial | ≤0.1 | DB | |
| Heterogeneidade da atenuação | ≤0.1 | DB | |
| Valores diferentes do Bi-sentido e para trás da dispersão | ≤0.1 | dB/km |
| Propriedades geométricas | Circunstâncias | Valor | Unidade |
| Diâmetro de núcleo |
50±2.5
|
μm | |
| Não-forma circular do núcleo | ≤6.0 | % | |
| Diâmetro do revestimento | 125±1 | μm | |
| Não-forma circular do revestimento | ≤2.0 | % | |
| Núcleo/desvio concentricidade do revestimento | ≤1.5 | μm | |
| Diâmetro de revestimento | 245±10 | μm | |
| Revestimento/desvio de revestimento da concentricidade | ≤12.0 | μm |
| Propriedades do ambiente (850nm e 1300nm) | Circunstâncias | Valor | Unidade |
| Atenuação adicional da temperatura | ≤0.15 | dB/km | |
| Atenuação adicional do círculo da temperatura e da umidade | ≤0.20 | dB/km | |
| Atenuação adicional do envelhecimento da imersão | ≤0.20 | dB/km | |
| Atenuação adicional do aquecimento hidrotermal | ≤0.20 | dB/km | |
| Envelhecimento de calor seco | ≤0.20 | dB/km |
| Propriedades mecânicas | Circunstâncias | Valor | Unidade |
| Testes de tensão | ≥9.0 | N | |
| Perda adicional de Macrobend | 850nm | ≤0.5 | DB |
| Força de descascamento de revestimento | Valor médio típico | 1,4 | N |
| Valor máximo | ≥1.3 ≤8.9 | N | |
| Parâmetro dinâmico da fadiga (Nd) | ≥25 | ||
