Série Magic HD96 Fibra Óptica Cassete Magic Fiber Patch Panel Cassete

Name: Série Magic HD96 Fibra Óptica Cassete Magic Fiber Patch Panel Cassete
Brand: TC Smart Systems Group
SKU: FB-11-PB-6-2*MPO/F-LC-240M3-A
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: TC

Número do modelo: FB-11-PB-6-2*MPO/F-LC-240M3-A

Termos do pagamento & do transporte

Quantidade de ordem mínima: 20pcs

Preço: negotiable

Detalhes da embalagem: Embalagem em condições de navegar

Termos de pagamento: Western Union, T/T, L/C, MoneyGram

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                Gavetas da fibra ótica HD96, Gavetas do painel de remendo de fibra, gavetas do alto densidade


Materiais para a habitação:	Plastico	Cor da carcaça:	Aqua
Front Interface:	LC	Modo de fibra:	Modo multi
Tipo de fibra:	OM3	Tipo de conexão:	Pré-conectado
Polaridade:	A	Tipo de MPO:	Fêmea
Padrão:	ISO/IEC 11801, TIA/EIA568-C.2	Densidade:	96 Fibras (LC)

Materiais para a habitação:	Plastico
Cor da carcaça:	Aqua
Front Interface:	LC
Modo de fibra:	Modo multi
Tipo de fibra:	OM3
Tipo de conexão:	Pré-conectado
Polaridade:	A
Tipo de MPO:	Fêmea
Padrão:	ISO/IEC 11801, TIA/EIA568-C.2
Densidade:	96 Fibras (LC)

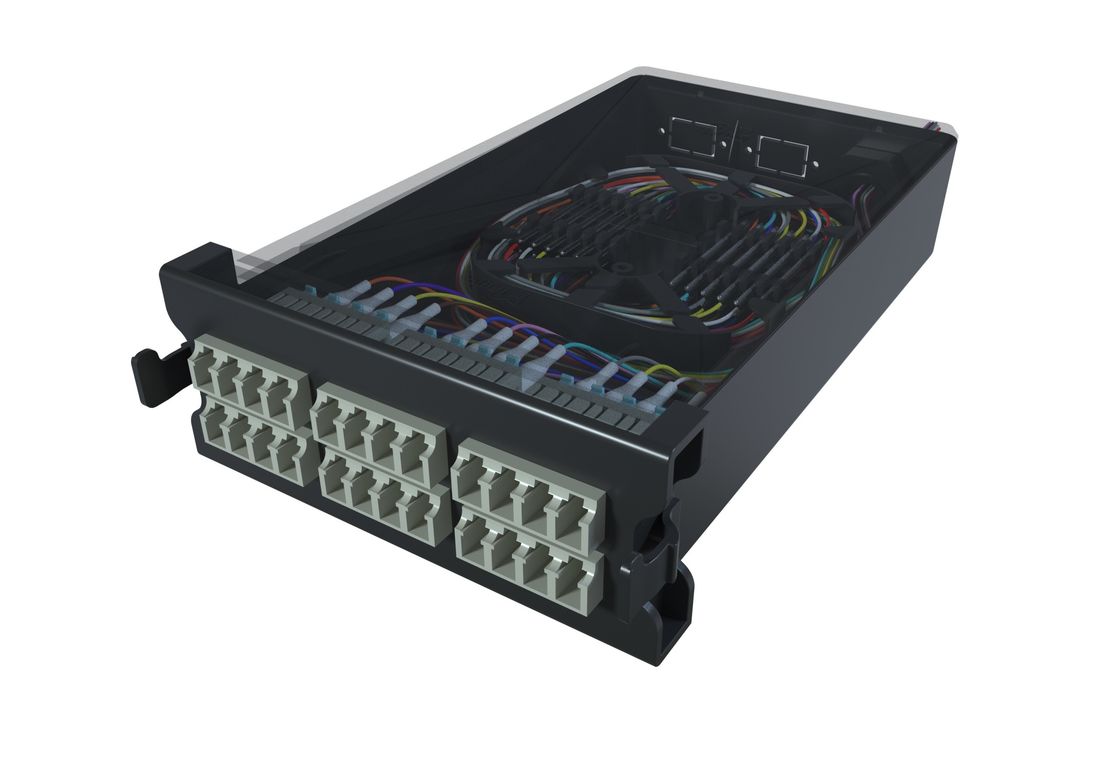

Série Magic HD96 Fibra Óptica Cassete Magic Fiber Patch Panel Cassete

Série Magic HD96 Fibra Óptica Cassete Magic Fiber Patch Panel Cassete

HD96 Fiber Optic Cassette fornece uma distribuição centralizada de cabos para salas de gerenciamento, salas de equipamentos e pontos de informação do data center em um sistema de cablagem estruturado de edifícios inteligentes.Excede todos os parâmetros especificados na norma IEC 61754, normas IEC 61755.

A cassete pode ser instalada em painéis de patch modulares da série Magic, usados em combinação com splicing de fibra óptica, cabos de fibra óptica pré-term MPO/MTP e cabos de patch de fibra óptica,e fornecer alto desempenho, entradas e saídas de alta densidade para pontos de informação de fibra óptica.

Há ambos.empilhadeira e pré-terminadaO primeiro apoia a24 enxames, enquanto este último fornece uma variedade de modelos, tais como:MPO/MTP para SC, LCD, MPO/MTP e OS2, OM3, OM4, OM5. Com o adaptador LC em uso, ele pode abrigar96 fibras numa unidade, que permite uma utilização óptima do espaço e proporciona uma forte garantia para a instalação, manutenção e gestão de cabos estruturados.

Características do cassete de fibra óptica TC

O material plástico confere ao edifício principal boas propriedades mecânicas.tipos de emplaçamento e pré-terminados.
Com os adaptadores SCD/LCQ na frente (em combinação com cabos ultrafinos de 1.6 mm da TC) e a glândula de cabo M16 (4-8 mm de diâmetro) na parte traseira, cada cassete de empilhadeira tem capacidade para24 enxamesA utilização de um dispositivo de proteção de radius de curvatura é recomendada.657.A1 pigtails monomodo devem ser utilizados para reduzir as perdas de macrobolha de fibras monomodo.
Tipo pré-terminadodois ventiladores MPO/MTP-LC integrados com baixas perdas. 100% originais,excede todos os parâmetros especificados nas normas IEC 61754, IEC 61755 e outras normas internacionais.
É compatível com os cabos de tipo A e B, bem como com os cabos exclusivos de tipo T (os mesmos cabos em ambos os terminais) da TC.96 fibras numa unidade, juntamente com a pré-terminação, assegura uma elevada utilização do espaço e uma rápida implantação no data center.

Normas de aplicação

A norma ISO/IEC 11801 deve ser aplicada em todos os Estados-Membros.2

Detalhes técnicos

	Especificações	OM3/OM4	0M5	G.657.A2 LC-PC	G.657.A2 LC-APC
	Capacidade	24 núcleo	24 núcleo	24 núcleo	24 núcleo
Atrás	Conector	2 x MPO/MTP feminina	2 x MPO/MTP feminina	2 x MPO/MTP feminina	2 x MPO/MTP feminina
	Tipo de conector, Tipo de moagem	Baixa perda, PC 0 ̊	Baixa perda, PC 0 ̊	Baixa perda, APC 8 ̊	Baixa perda, APC 8 ̊
	Perda de inserção IL (típica)	≤ 0,15 dB	≤ 0,15 dB	≤ 0,18 dB	≤ 0,18 dB
	Perda de inserção IL (máximo)	≤ 0,30 dB	≤ 0,30 dB	≤ 0,30 dB	≤ 0,30 dB
	Perda de retorno RL (típica)	≥ 35 dB	≥ 35 dB	≥ 70 dB	≥ 70 dB
	Perda de retorno RL (min.)	≥ 30 dB	≥ 30 dB	≥ 65 dB	≥ 65 dB
	Método de conectividade	A, B, T	A, B, T	A, B, T	A, B, T
	Código de cores	Aqua, Violet.	Verde-limão	Negro	Negro
Frente	Conector Tipo de moagem	24 x LC PC 0 ̊	24 x LC PC 0 ̊	24 x LC PC 0 ̊	24 x LC APC 8 ̊
	Fibras	ZrO2	ZrO2	ZrO2	ZrO2
	Perda de inserção IL (típica)	≤ 0,10 dB	≤ 0,10 dB	≤ 0,10 dB	≤ 0,10 dB
	Perda de inserção IL (máximo)	≤ 0,25 dB	≤ 0,25 dB	≤ 0,25 dB	≤ 0,25 dB
	Perda de retorno RL (típica)	≥ 40 dB	≥ 40 dB	≥ 50 dB	≥ 75 dB
	Perda de retorno RL (min.)	≥ 35 dB	≥ 35 dB	≥ 45 dB	≥ 65 dB
	Tubos	ZrO2	ZrO2	ZrO2	ZrO2
	Código de cores	Aqua, Violet.	Verde-limão	Azul	Verde
	Material do casaco	PEI	PEI	PEI	PEI
	Cobertura de poeira (duplex)	Branco ou transparente	Branco ou transparente	Branco ou transparente	Branco ou transparente
	Código de cores do Fan-Out Fibras	IEC 60304	IEC 60304	IEC 60304	IEC 60304
	Quantidade de Fan-outs	2 x 12 núcleos	2 x 12 núcleos	2 x 12 núcleos	2 x 12 núcleos
